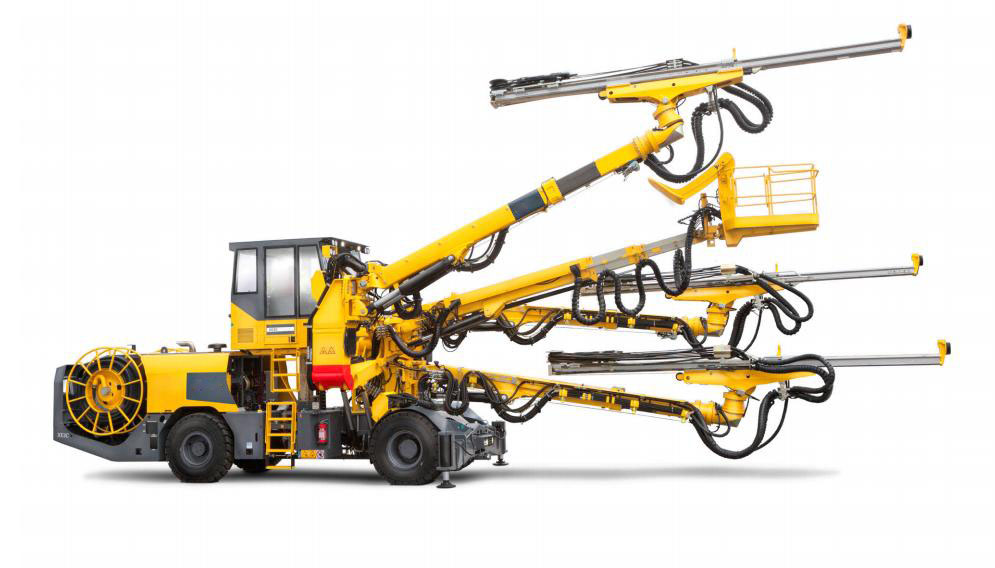

Tunnel Three - Boom Jumbo

Tunnel Three - Boom Jumbo

Underground Single/Double-Boom Jumbo

Tunnel Three - Boom Jumbo

Underground Medium - to - Deep Hole Drill

Anchoring Drill Rig

Open-pit Top-hammer Drill




         Drill Rods

Diameter Product No. Product Name Product Code Thread Type Head Design Alloy Water Hole Alloy Angle Weight
Number of Edge Teeth × Diameter Number of Top Teeth × Diameter Number of Side Teeth × Diameter Number of Top Teeth × Diameter
R32 Thread, Conventional Alloy
43mm 90005204 Threaded Drill Head 1431-43R32-38/69-50-51L R32 Planar 6×9mm 3×8mm 1×5mm 3×5mm 35° 0.7kg
45mm 90005202 Threaded Drill Head 1431-45R32-38/610-50-61 R32 Planar 6×10mm 3×8mm 1×6mm 3×5mm 35° 0.73kg
45mm 90005196 Threaded Drill Head 1431-45R32-38/69-50-61 R32 Planar 6×9mm 3×8mm 1×5mm 3×5mm 40° 0.7kg
45mm 90004061 Threaded Drill Head 1431-45R32-38/69-50-51 R32 Planar 6×9mm 3×8mm 1×6mm 3×5mm 35° 0.8kg
45mm 90004060 Threaded Drill Head 1431-45R32-38/610-50-51 R32 Planar 6×10mm 3×8mm 1×6mm 3×5mm 35° 0.8kg
SR35 Thread, Conventional Alloy
45mm 90005220 Threaded Drill Head 1431-45SR35-38/610-50-51 SR35 Planar 6×10mm 3×8mm 1×6mm 3×5mm 35° 0.7kg
45mm 90005221 Threaded Drill Head 1431-45SR35-38/69-50-51 SR35 Planar 6×9mm 3×8mm 1×6mm 3×5mm 35° 0.75kg
45mm 90005223 Threaded Drill Head 1431-45SR35-38/69-50-61 SR35 Planar 6×9mm 3×8mm 1×5mm 3×5mm 40° 0.7kg
45mm 90005222 Threaded Drill Head 1431-45SR35-38/610-50-61 SR35 Planar 6×10mm 3×8mm 1×6mm 3×5mm 35° 0.73kg
R32 Thread, Hardened Alloy
45mm 90005251 Threaded Drill Head 1431-45R32-38/610-50-61D R32 Planar 6×10mm 3×8mm 1×6mm 3×5mm 35° 0.73kg
45mm 90005252 Threaded Drill Head 1431-45R32-38/69-50-61D R32 Planar 6×9mm 3×8mm 1×5mm 3×5mm 40° 0.7kg
45mm 90005217 Threaded Drill Head 1431-45R32-38/610-50-51D R32 Planar 6×10mm 3×8mm 1×6mm 3×5mm 35° 0.8kg
45mm 90005253 Threaded Drill Head 1431-45R32-38/69-50-51D R32 Planar 6×9mm 3×8mm 1×6mm 3×5mm 35° 0.8kg



       Coupling Sleeve

Diameter Product No. Product Name Product Code Thread Type Design Length Weight
55mm 90007337 Coupling Sleeve 31-T38A-55-19O-23 T38 Half-Bridge 190 1.9kg
55mm 90007338 Coupling Sleeve 31-T38A-55-17O-23 T38 Half-Bridge 170 1.7kg



       Jumbo Drill Steel

Length Product No. Product Name Rod Body Model Product Code Thread Weight
Connecting Shank Head Thread Connecting Shank Tail Thread
R32-T38 Regular, H35 Rod Body
5530mm 90008075 Jumbo Drill Steel H35 22H35-R32/T38-5530-23 R32 T38 43.2kg
6400mm 90008173 Jumbo Drill Steel H35 22H35-R32/T38-6400-23 R32 T38 49.3kg
SR35-T38 Regular, H35 Rod Body
5530mm 90008602 Jumbo Drill Steel H35 22H35-SR35/T38-5530-23 SR35 T38 43.2kg



       Drill Tail

Jackhammer Brand Jackhammer Model Product Number Product Code Diameter Thread Length
Epiroc COP1838HD+ 90007500 41838HD+-38T38-435-23 38mm T38 435mm
Montebert HC95SA 90007524 4HC95SA-45R38-468-23 45mm T38 468mm


All specifications are approximate. Specifications are subject to change without notice.
